過電圧および不足電圧プロテクタの交換が必要かどうかを判断するにはどうすればよいですか?
2025-10-18
利用時間としては、過電圧と不足電圧保護装置が増加すると、保護装置の性能は徐々に低下し、電気製品の保護効果に影響を与えます。では、プロテクターを交換する必要があるかどうかを判断するにはどうすればよいでしょうか?以下では、プロテクターの交換が必要になる可能性がある兆候を理解するのに役立ついくつかの一般的な状況を紹介します。
保護性能の低下の兆候
1. 頻繁なトリップ
もし過電圧および不足電圧保護装置明確な理由もなく頻繁に旅行に行く場合は注意が必要です。大きな電圧変動時に時折トリップするのは正常な現象ですが、通常の電圧条件下で頻繁にトリップする場合は、プロテクタの内部部品が故障している可能性があります。

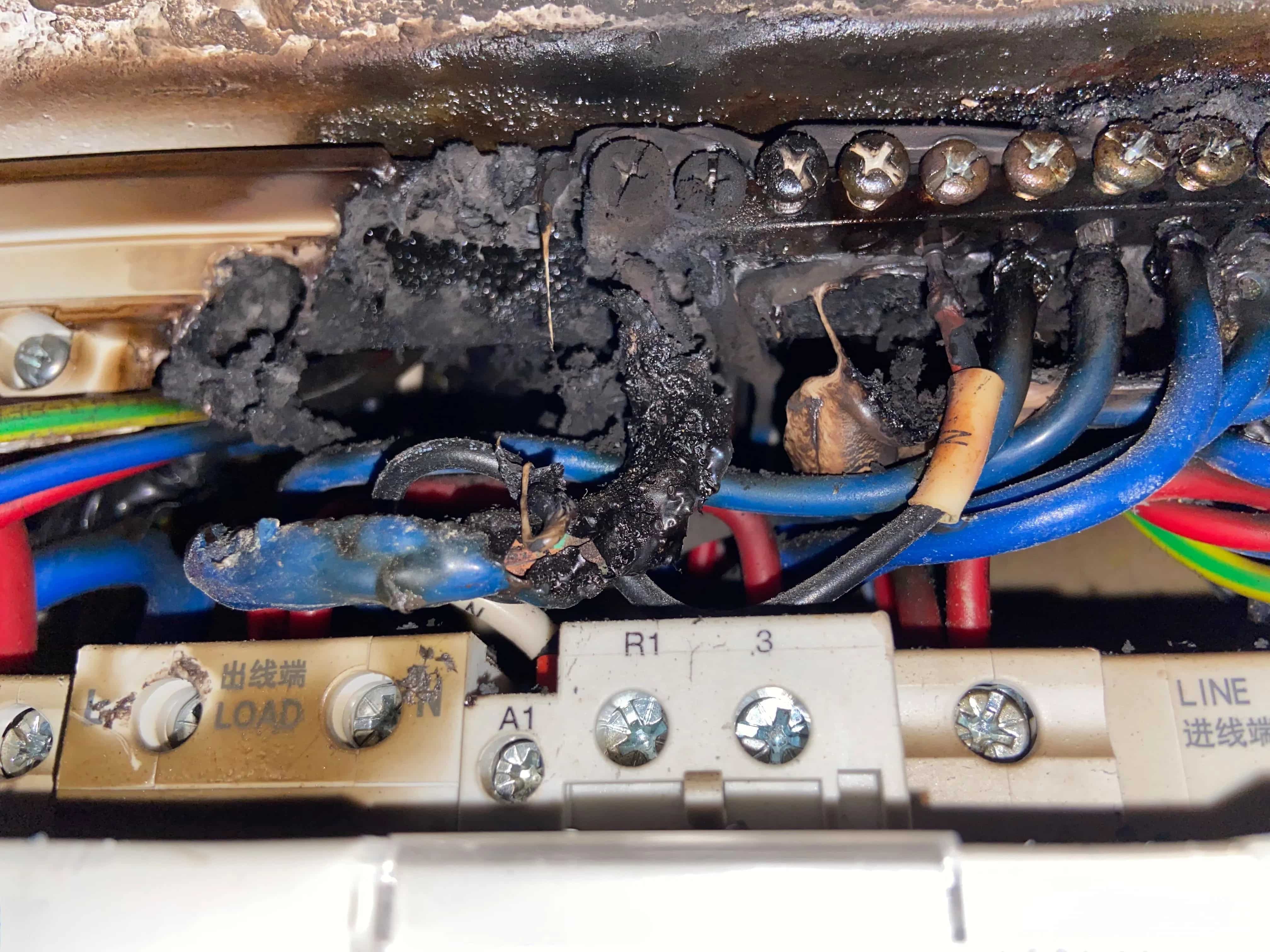

2. 物理的損傷または摩耗
身体検査は保護者の健康状態を判断するための簡易かつ有効な方法です。シェルに亀裂、変色、焼け跡などの兆候がないかどうかを確認します。これらは通常、機器内部の過熱またはアーク放電を示しています。
- 亀裂や変形：水分が浸入し、内部回路を損傷する
- 変色: 通常、コンポーネントの過熱を示します。
- 燃焼点：過電流または短絡を示します。
- 腐食した端子: 接続の品質とパフォーマンスに影響を与える
3. 出力電圧異常
マルチメータを使用して出力電圧を測定すると、0 V が表示されるか、電圧が非常に低く、内部の検出または駆動回路が故障しており、プロテクタが正常に閉じることができないことを示しています。
4. リセット遅延の延長
設定されたリセット時間は 10 秒でしたが、おそらく内部タイマー コンポーネントの経年劣化またはコンデンサの漏れが原因で、実際のリセット時間は 10 秒を超えました。
5. リセット不能または断続的切断
プロテクターが作動した後は、自動または手動でリセットできる必要があります。常に動作状態に戻らない場合は、内部機構が損傷している可能性があることを示しています。
6. 年齢と耐用年数についての考慮事項
ほとんどの過電圧および不足電圧保護装置には、モデルや使用条件にもよりますが、通常 5 ～ 10 年の推奨耐用年数があります。プロテクターがこの範囲に近づいているか、この範囲を超えている場合は、現在まだ機能している場合でも、交換することをお勧めします。臨界期を過ぎると、デバイスの故障の可能性が大幅に増加するためです。
過電圧保護装置および不足電圧保護装置の日常保守点検
日常点検
- 接続の堅さ: 接触不良による誤動作や局所的な過熱を防ぐために、すべてのネジとワイヤクランプネジに緩みがないか確認してください。
- ケーシングと環境: ケーシングに亀裂、湿気、ほこりが蓄積していないことを確認します。換気と乾燥を維持し、腐食や断熱材の劣化を防ぎます。
- 負荷ステータス: 接続された負荷が正常に動作しているかどうかを観察します。負荷が異常である場合 (頻繁にトリップするなど)、負荷の異常はプロテクターからの早期警告信号であることが多いため、プロテクターをさらに検査する必要があります。
毎週の点検

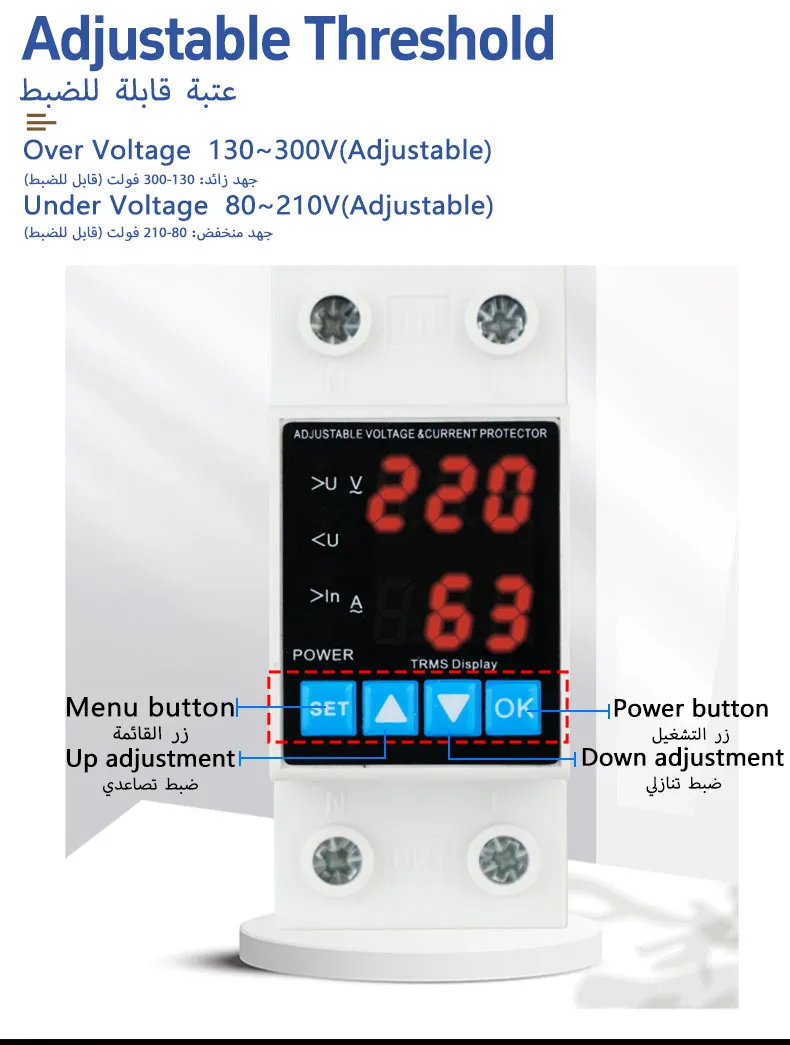

- 電圧設定の検証: マルチメーターまたは電圧計を使用して入力電圧を測定し、それが定格範囲内にあることを確認します。
- 機能テスト: 手動または調整可能な電源を使用して、電圧を不足電圧しきい値以下に下げ、プロテクターが負荷を遮断するかどうかを観察します。その後、通常の電圧に調整し、設定した遅延後にプロテクターが自動的にリセットされるかどうかを確認します。
- 端子のクリーニング: 清潔な柔らかいブラシまたは圧縮空気を使用して、端子からほこりを取り除きます。
月次点検
- 出力電圧: プロテクタが閉じた状態で、マルチメータを使用して出力電圧を測定します。定格電圧からの誤差が 5% 以下である必要があります。誤差範囲を超える場合は校正または交換が必要です。
- リレー動作時間: オシロスコープまたはタイマーを使用して、不足電圧/過電圧トリガーから切断、電力回復までの合計時間を記録します。製品の技術マニュアルを参照してください。時間を超えると、内部コンポーネントの劣化を示します。
- 接触抵抗: メグオーム計を使用してメイン接点の接触抵抗を測定し、それが ≤ 0.1 Ω である必要があります。基準を超えている場合は接点が磨耗していることを示しており、清掃または交換が必要です。
- 保護機能：避雷、防湿、防塵のシールが正常か（ネジやガスケットが劣化していないか）を確認してください。損傷が見つかった場合は、シーリングコンポーネントを直ちに交換してください。
四半期ごとの検査
- 内部コンポーネントの検査: 上流回路ブレーカーを切断した後、プロテクタ ケーシングを取り外し、回路基板、コイル、スプリング、およびリレー接点に焼け、酸化、または緩みがないか確認します。損傷したコンポーネントが見つかった場合は交換します。
- 校正とリセット: メーカーが提供する校正機器または専門の校正サービスを使用して、不足電圧/過電圧のしきい値と遅延パラメータを再校正します。
- 記録と報告：この検査で得られたすべての測定データと保守/交換状況を保守ログに記入し、追跡可能な記録を作成します。
年次検査
- 寿命診断：累積使用回数（例：機械寿命が50,000回に近づいた場合）に基づいて、事前に交換するかどうかを判断します。
- 環境評価: 設置環境が製品の動作温度、湿度、換気要件を満たしているかどうかを確認します。変更が加えられたかどうかを再評価します。
結論
いつなのかを理解する過電圧および不足電圧保護装置交換する必要がないため、電気システムの安全な動作を維持できます。先に述べた、頻繁なトリップ、外観の損傷、機器の老朽化、作業環境などの要素はすべて、交換が必要かどうかの判断の参考になります。
毎日の定期的なメンテナンスと検査により、プロテクターの耐用年数を延長し、問題が発生する前に潜在的な危険を検出できます。定期的に機器の状態を点検し、保護機能をテストすることも有効な予防策です。
プロテクタに異常が見つかった場合は、専門の電気技師に点検を依頼することをお勧めします。プロテクターの交換には少額の投資が必要で、電圧の問題によって引き起こされる重大な損失を防ぐことができます。
