新しいエネルギー用途に過電圧および不足電圧保護を実装するにはどうすればよいですか?
電圧変動は、重要かつ成長を続ける新エネルギー分野を含む、さまざまな分野の敏感な電気機器に重大なリスクをもたらします。信頼性の高い過電圧および不足電圧保護の実装は、インバーター、エネルギー貯蔵システム、充電インフラを保護し、動作の継続性と寿命を確保するために非常に重要です。この記事では、中心となる概念と効果的なソリューションの概要を説明し、次のような専用プロテクターの役割に焦点を当てます。YRO 調整可能な過電圧および不足電圧保護装置。
1. 過電圧と不足電圧とは何ですか?
・不足電圧とは、印加電圧が定格電圧の90％以下に1分間以上低下した状態を指します。
· 過電圧とは、接続された機器の安全な動作限界を超える主電源電圧の異常な上昇を指します。
どちらの状態もチェックしないと、そのような電圧変動に対して設計されていないデバイスに重大な損傷を引き起こす可能性があります。
2. 過電圧と不足電圧の危険性
低電圧での動作が長時間続くと、モーターやコンプレッサーなどの機器が過熱したり、誤動作したり、早期故障が発生したりする可能性があります。新しいエネルギーの文脈では、これは太陽光発電システムやバッテリー管理回路内の重要なコンポーネントに影響を与える可能性があります。症状には、照明が薄暗くなったり、バッテリーが適切に充電されなかったりすることが含まれます。
過電圧により、電気機器は意図したパラメータを超えて動作します。太陽光発電インバータや DC-DC コンバータの敏感な電子回路の場合、過電圧が持続すると致命的な結果を招く可能性があり、最大許容電圧を超えて受電装置に永久的な損傷を与える可能性があります。
3. 過電圧を防ぐには?
効果的な過電圧保護は、タイムリーな検出と自動切断に依存します。主要な戦略には次のようなものがあります。

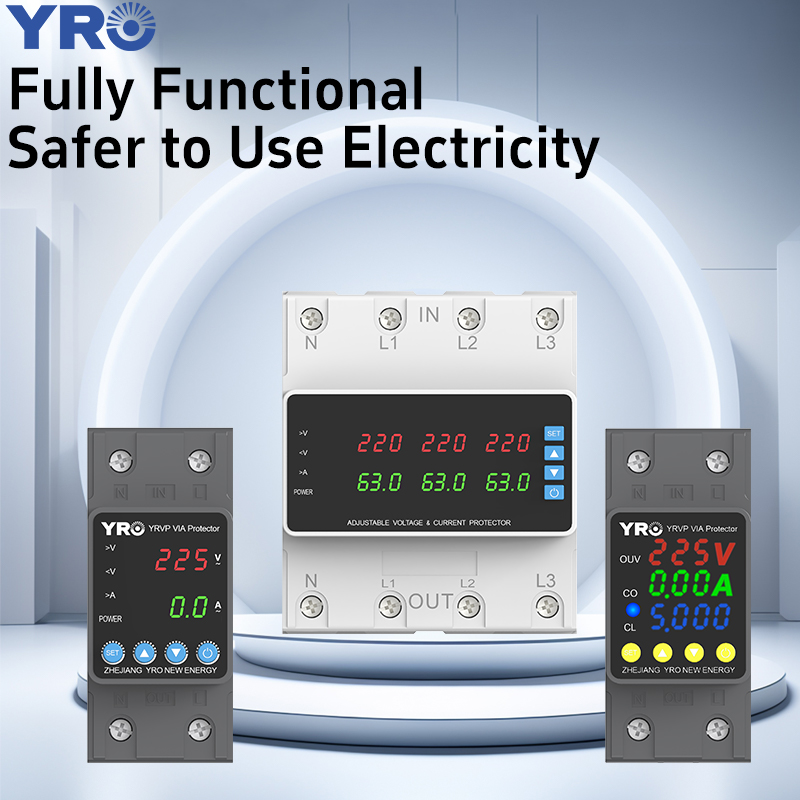

・専用プロテクターの活用：産業用YRO 調整可能な過電圧および不足電圧保護装置(OUPA) は、検出ユニットと自動スイッチ (コンタクタのような) を統合しています。故障により電圧が設定された上限しきい値を超えた場合、プロテクターは配電線への電力を即座に遮断し、下流の新エネルギー設備を保護します。
· 電源の内蔵保護機能の活用: 最新のスイッチング電源には過電圧保護 (OVP) 機能が組み込まれていることがよくあります。たとえば、出力が設定されたしきい値 (たとえば、目標の 110%) を超えた場合にマイクロ秒以内にトリガーされるフィードバック コンパレータを使用し、回路をクランプしてエネルギー伝達を停止できます。
· ソフトスタート回路の実装: 電源投入時の出力過電圧を防ぐために、スイッチング電源にはソフトスタート回路が採用されています。これらにより、出力電圧が設定値まで徐々に上昇し、制御ループに調整と安定化のための時間を与えることができます。
· 高度な回路設計: 入力電圧が急速に変化するアプリケーション向けに、高度な DC-DC コンバーターは最適化された制御方法を使用して出力のオーバーシュートを防止し、出力電圧の段階的かつ安全な回復を保証します。これは、可変発電を備えた新エネルギー システムでは貴重な機能です。
4. 不足電圧を防ぐには?
過電圧と同様に、不足電圧による損傷の防止には監視と自動介入が必要です。
· 不足電圧リレーの設置: これらのデバイスは供給電圧を継続的に監視します。不足電圧状態（設定された下限しきい値を下回る電圧）を検出すると、電源をオフにして接続された機器を保護します。最近のリレーには、送電網に接続された新エネルギー システムによく見られる非常に短い過渡的な電圧低下による迷惑なトリップを防止するために、調整可能なタイマーが組み込まれていることがよくあります。
· 調整可能な保護回路の採用: 調整可能なシャントレギュレータ (TL431 など) などのコンポーネントを使用して電子保護回路を設計できます。分圧器ネットワークにより、より低いカットオフ電圧が設定されます。主電源電圧が低下し、サンプリングされた電圧がこの基準値を下回った場合、回路がトリガーされ、駆動リレーがオフになり、負荷が切断されます。
5. 結論
新エネルギー用途の貴重な機器を電圧不安定から保護することは不可欠です。ソリューションは、特定の用途向けのシンプルで調整可能な DIY 保護回路から、次のような洗練された統合プロテクターまで多岐にわたります。YRO 調整可能な過電圧および不足電圧保護装置そして先進的な電源IC。基本原則は一貫しており、ライン電圧を継続的に監視し、電圧が安全な上限および下限を超えた場合には自動的に電源を切断します。
次のような保護ソリューションを選択する場合、YRO 調整可能な過電圧および不足電圧保護装置、必要な保護タイプ (過電圧、不足電圧、またはその両方)、極数、設置方法、過電流保護などの追加機能が必要かどうかなどの要素を検討してください。適切な保護を実装すると、要求の厳しい新しいエネルギー環境において機器の寿命、安全性、信頼性が確保されます。
YRO の過電圧および不足電圧プロテクターは国際規格に準拠して設計されており、電気システムに信頼性の高い保護を提供します。
