通常、配布ボックスに含まれる電気コンポーネントは何ですか？

今日の電源グリッドの重要な部分として、配布ボックスは2つの重要なジョブを実行します。必要な場所に電力を供給し、電気的危険を防ぐことです。それらは工場、オフィスビル、さらには家庭にあり、サーキットブレーカー、ヒューズ、その他の重要なコンポーネントが内部に設置されています。これらのコンポーネントは、適切に調整されたチームのように連携して、同じ目標を達成します。安定した電気を維持しながら、彼らは絶えず障害を監視し、潜在的な問題を止めるために迅速に行動して、実際の害を引き起こします。

配布ボックス内の一般的な電気コンポーネントは何ですか、そしてそれらの機能は何ですか？

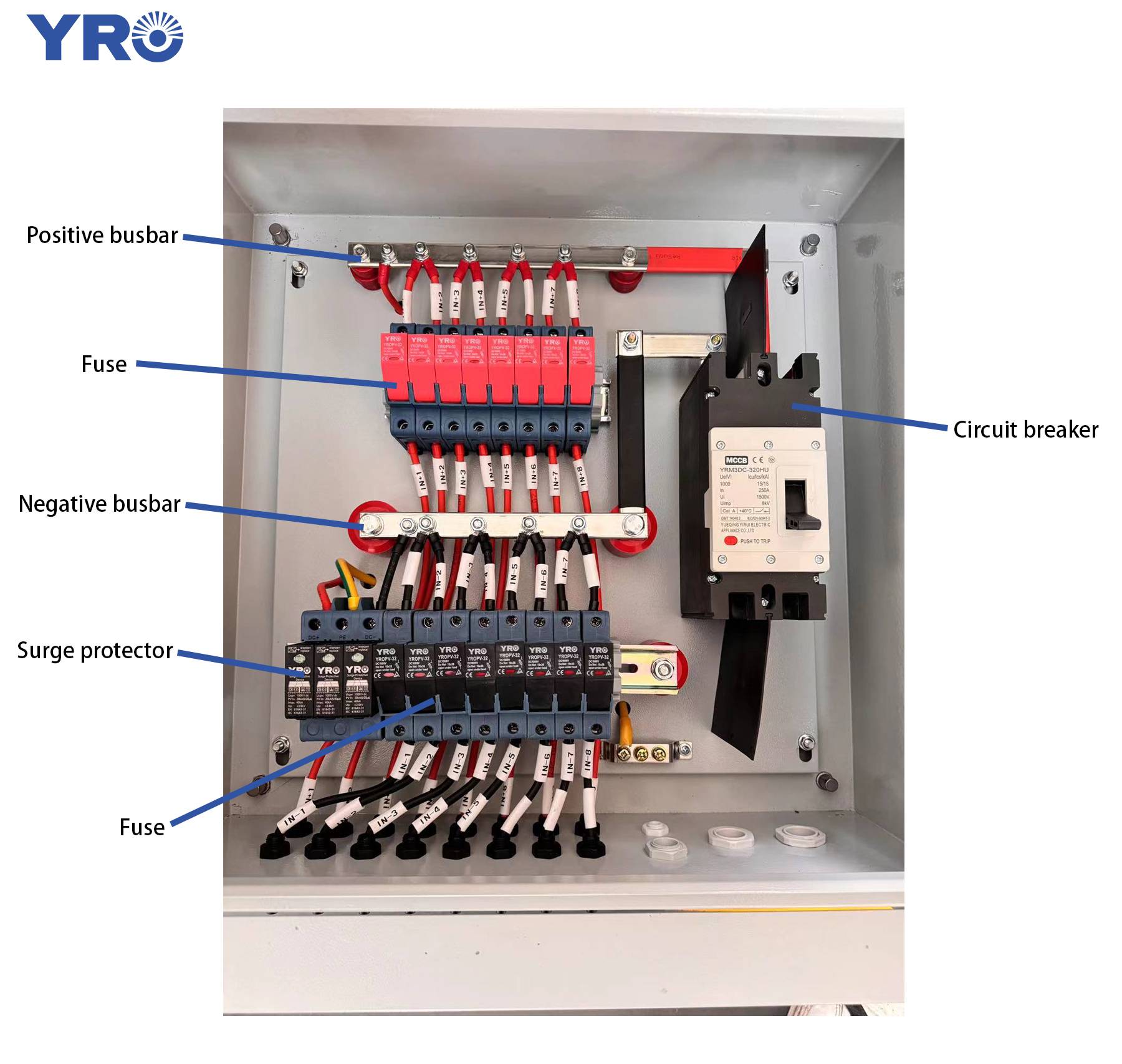

のカバーを開きます配布ボックス、そして、まばゆいばかりのコンポーネントが表示されます。上から下、左から右への順に、それらの機能を説明します。

1。バスバー

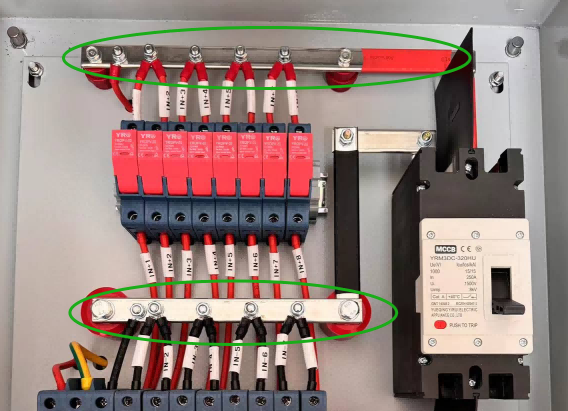

バスバーは、aの導電性成分です配布ボックスそれは、正と負の導体を接続する責任があります。バスバーはしばしば銅でできています。銅は優れた電気導電率を持っているため、電力がスムーズに流れ、電力損失を減らし、電力伝達効率を向上させます。さらに、銅は機械的強度も高く、電流荷重に耐えることができます。これは、電力機器の安定した動作を維持するために不可欠です。

バスバーのパフォーマンスを向上させるために、通常はブリキの層で覆われています。スズは、酸化層によって引き起こされる接触抵抗の増加を回避することで、銅が長い間空気で酸化するのを防ぐことができます。さらに、錫メッキは、アークとスパークの可能性を減らし、電気接続をより安全にします。

2。ヒューズ

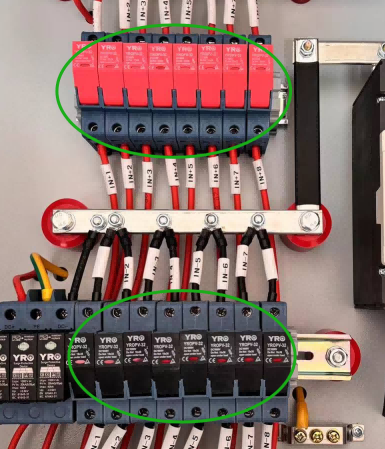

の主な機能ヒューズ電流がヒューズの定格値を超えた場合、ヒューズホルダーコアは過熱のために溶け、それにより電流を遮断して回路を保護します。ここには2列のヒューズがあることがわかります。上の赤​​い列は正の極に接続されており、下の黒い列は負の極に接続されています。電気接続では、赤は通常正の極を表し、黒は負の極を表します。配線エラーを回避するために、Yroヒューズの外観設計もこの原理に従い、それぞれ赤と黒を使用して、配線をより直感的にします。このようにして、色を観察するだけで、対応する接続​​位置を明確に決定し、設置の精度と安全性を向上させることができます。

3。稲妻

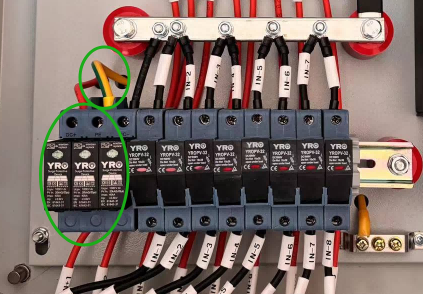

次に、黒いヒューズの隣に取り付けられているのは稲妻。その主な機能は、一時的な過電圧によって電気機器が損傷しないようにすることです（サージ）。機器の操作中に、インジケータが点灯していることに気付いた場合稲妻赤くなると、異常に高い電流による稲妻ストライキや自己保護など、強いサージショックが発生したことを意味します。この時点で、他の電気機器の動作状況を直ちに確認して、それらが影響を受けないことを確認する必要があります。また、SPD自体を交換する必要があるかどうかを確認して、その後効果的な保護を提供できることを確認することも重要です。

慎重な学生は、分布ボックスに、赤と黒のワイヤーに加えて、非常に目立つ黄色のワイヤーもあることに気付くかもしれません。このワイヤーは稲妻に接続されており、地面として機能します。接地は電気的安全の非常に重要な部分であり、電気機器や人員に対する潜在的な危険を避けるために、電流が地球に安全に発生する電力の断層や漏れのために機器になる可能性があります。したがって、この黄色の緑色のワイヤーは接地ワイヤとして知られており、その役割は、電流が機器のシェルを介して職員に流れないようにして、システムとユーザーの安全性を保護することです。

4。回路ブレーカー

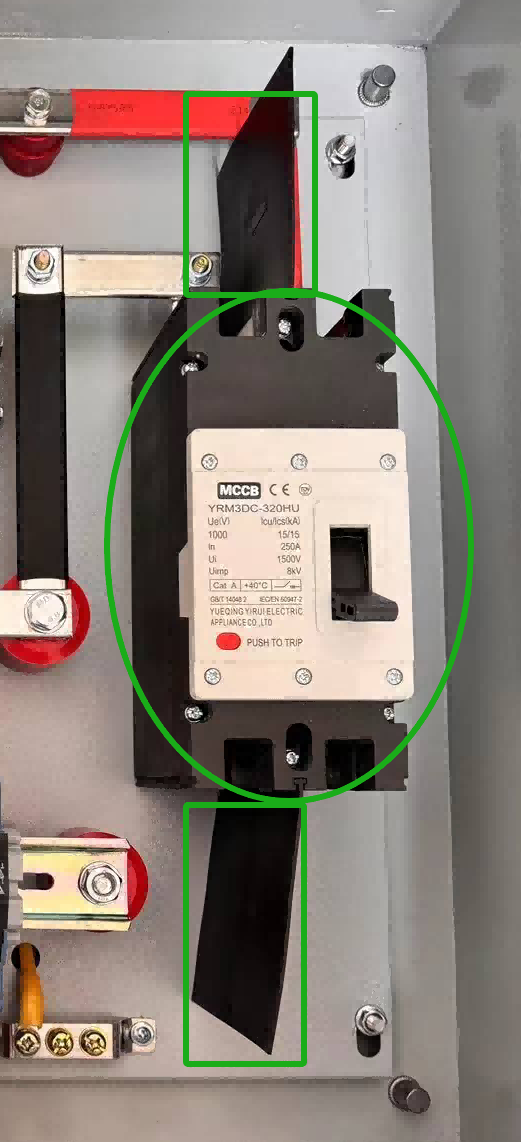

私たちの視線はに移動します回路ブレーカー右端。回路ブレーカーは、配布ボックスの重要なコンポーネントであり、主に回路の開閉に使用されます。電圧が高すぎる場合、または電流が大きすぎる場合、回路ブレーカーは自動的にトリップし、回路と機器の安全性を保護します。

サーキットブレーカーの近くには2つの黒いものがあります。これらは、弧を消すプレートです。直流にはアークの特徴があります。赤いワイヤーと黒いワイヤーが接続されているが、短絡ではなく、互いに近くにある場合、火花が発生する可能性があります。これはアークの現象です。アーク消滅プレートの機能は、これが起こらないようにすることです。

5。その他

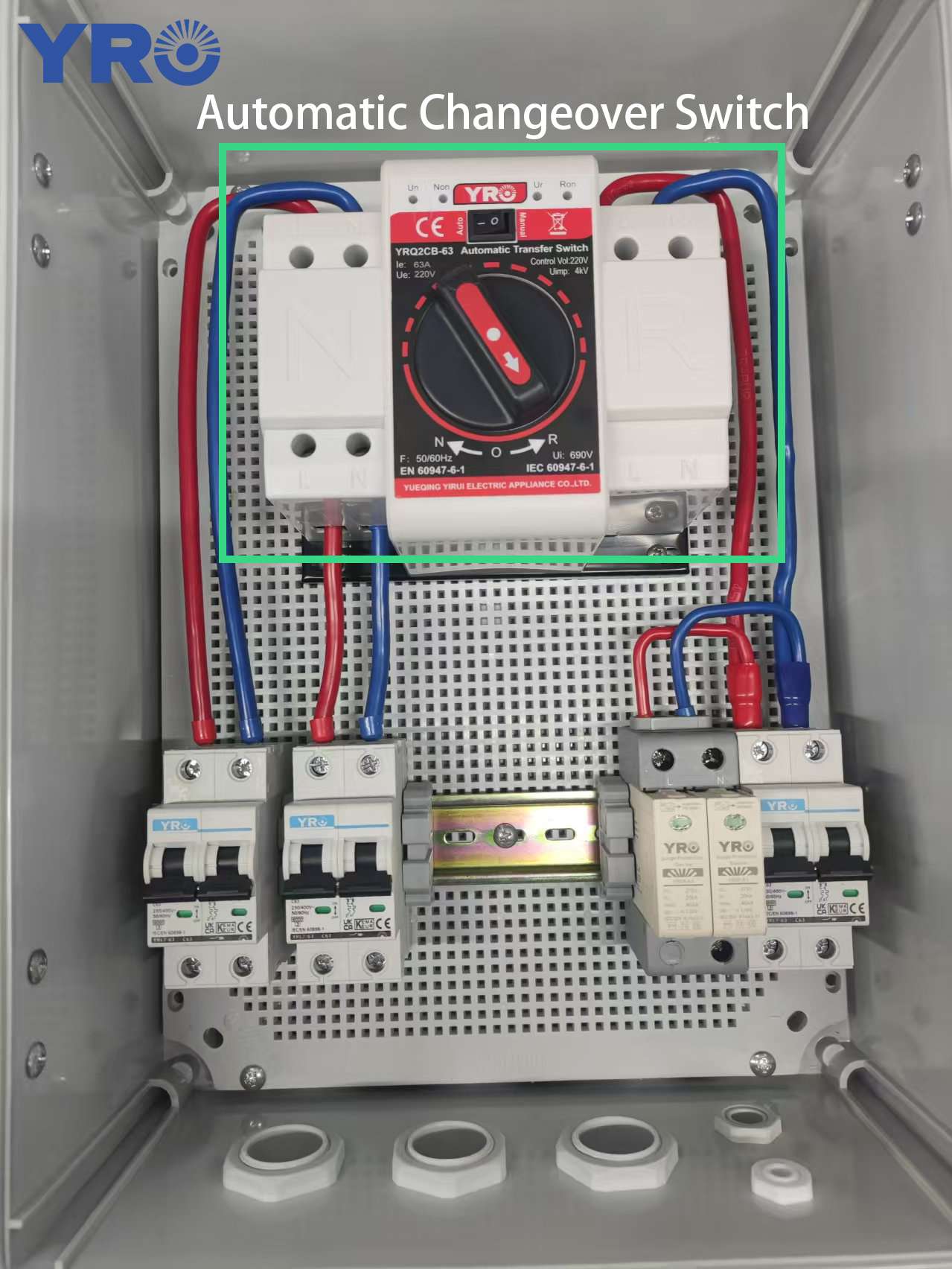

上記のコンポーネントに加えて、上/下の電圧プロテクター、自動切り替えスイッチデュアル電源の場合、漏れプロテクター、コンタクタなども配布ボックスに設置できます。これらのコンポーネントは、より包括的な電源保護および制御ソリューションを提供するために、実際のニーズに応じて合理的に構成できます。
