WiFi 6 ～ 10 ストリング RSD 高速シャットダウン デバイスは太陽光発電の安全性をどのように向上させることができますか?

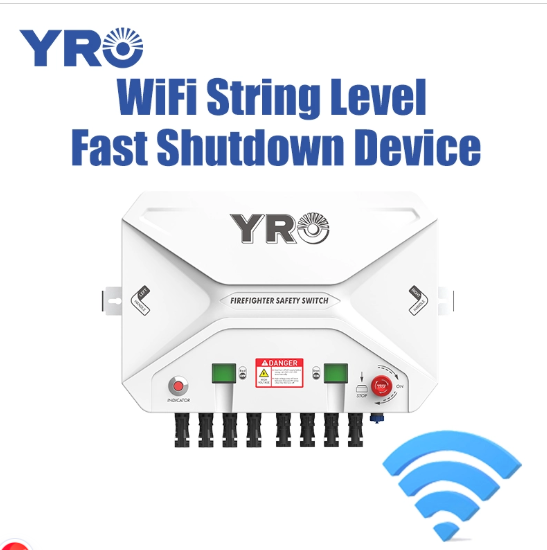

WiFi 6 ～ 10 ストリング RSD 高速シャットダウン デバイスについて

太陽光発電システムは、十分な太陽光がモジュールに到達するたびに DC 電力を生成します。インバータのスイッチがオフになっている場合でも、PV アレイの一部とその DC 配線は通電されたままになる場合があります。これにより、設置者、保守要員、緊急対応者、システム所有者にとって、安全に関する重要な考慮事項が生じます。

一般に RSD と呼ばれる急速シャットダウン装置は、シャットダウン機能が作動したときに PV システムの定義された部分内の電気出力を切断または低減するように設計されています。ストリングレベルの高速シャットダウンデバイスは、その設計と定格構成に応じて、共有エンクロージャとスイッチング構成を通じて複数の PV ストリングを管理できます。

用語6～10弦一般に、その文字列数の範囲内の構成に対応することを目的としたデバイス ファミリを指します。すべてのモデルが、考えられるすべての電圧、電流、配線配置を自動的にサポートするという意味ではありません。選択したモデルのデータシートと配線図によって、許可される構成が決まります。

製品仕様に WiFi が含まれている場合、通信機能または遠隔制御機能が提供される場合があります。ただし、WiFi はすべての高速シャットダウン デバイスに固有の機能ではありません。購入者は、正確なモデルが WiFi、RS485、別の通信インターフェイスをサポートしているか、それとも従来のシャットダウン制御方法のみをサポートしているかを確認する必要があります。

太陽光発電システムにおける急速シャットダウンの仕組み

一般的なストリングレベルの急速シャットダウン構成には、PV モジュール、DC ストリング配線、シャットダウン スイッチまたはコントローラ、インバータ、および関連する保護および接地機器が含まれます。正確なレイアウトは、システム アーキテクチャと地域の電気要件によって異なります。

ステップ 1: 通常の発電

通常の動作条件下では、ソーラーモジュールは DC 電力を生成します。電流は構成されたストリング回路を通ってインバーターに向かって流れ、そこで使用または輸出用の AC 電力に変換されます。

ステップ 2: シャットダウン イベントの開始

デバイスの設計によっては、指定されたスイッチ、制御回路、電源喪失状態、または承認された制御信号によりシャットダウンが開始される場合があります。一部の製品は、オプションの通信機能や温度関連機能も提供します。これらの特徴は、RSD カテゴリだけから推測するのではなく、実際のモデルで確認する必要があります。

ステップ 3: デバイスは指定された DC 回路を切断します

必要なトリガーが検出されると、デバイスはその設計に従って内部 DC 絶縁メカニズムを動作させます。影響を受ける回路はメーカーの指定に従って切断されます。結果として生じる電圧とシャットダウン応答は、システム トポロジ、デバイスの位置、スイッチング構成、および該当する要件によって異なります。

ステップ 4: 担当者は承認された安全手順に従う

シャットダウン後、資格のある担当者は設置場所の緊急および電気安全手順に従う必要があります。太陽光発電モジュールが太陽光の下で発電を停止したり、配線のすべての部分に触れても自動的に安全になると想定すべきではありません。

システム設計者にとって重要なタスクは、完全なシャットダウン シーケンス、デバイスのトリガー方法、スイッチング機器の位置、および通常および障害状態での必要な応答を検証することです。

複数ストリングのシャットダウンが太陽光発電プロジェクトにとって重要な理由

複数のストリング回線の管理

6 ～ 10 個のストリング用に設計されたデバイスは、複数のストリング回路を持つ PV アレイのシャットダウン装置を編成するのに役立ちます。承認された設計によっては、機器のレイアウトが簡素化され、別個のエンクロージャの必要性が軽減される場合があります。実際の節約量は、ストリングの数、ケーブルルート、設置の労力、プロジェクトの要件によって異なります。

緊急対応計画のサポート

急速シャットダウン装置は、緊急時やメンテナンス中の危険を軽減することを目的とした、より広範な電気安全戦略の一部を形成できます。明確なラベル、アクセス可能な制御場所、および文書化されたシャットダウン手順は、担当者がシステムの操作方法を理解するのに役立ちます。

屋外設置条件への対応

ソーラー機器は、雨、塵、温度変化、太陽光、その他の環境ストレスに頻繁にさらされます。適切なエンクロージャと正しく取り付けられたケーブル エントリは、内部コンポーネントの保護に役立ちます。必要な保護レベルは、設置環境および製造元の指示と一致する必要があります。

システム組織の改善

計画的に複数のストリングを配置すると、回路の識別と保守の文書化がより簡単になります。設置者は、技術者が各 PV 回路に関連する機器を識別できるように、影響を受ける文字列にラベルを付け、デバイスの位置を記録し、最新の単線図を維持する必要があります。

プロジェクト固有の制御オプションを許可する

一部の RSD 製品ファミリは、追加の制御機能または通信機能を提供します。プロジェクトでリモート操作、WiFi 通信、または別の監視システムとの統合が必要な場合は、モデルを選択する前に、正確なインターフェイス、サポートされているプロトコル、動作範囲、および制御動作を確認してください。

購入前に評価すべき主要な技術仕様

高速シャットダウン デバイスを選択する場合は、技術的な互換性が不可欠です。文字列数だけでは適合性を確立するのに十分ではありません。提案された機器を PV モジュール データ、インバータ入力制限、回路設計、および地域の電気要件と比較します。

参考までに、YRO が公開している製品情報は、6-10 ストリング RSD 高速シャットダウン デバイスモデル YRSD-8A は、記載されている DC ストリング電圧 1500 V、ストリング電流 26 A、定格 AC 電圧 230 V、動作電圧 100 ～ 270 V AC、動作温度範囲 -40 °C ～ +85 °C、および IP66 保護を備えています。これらの数値は、最新のデータシートとプロジェクトに提供されている正確なモデルと照合して確認する必要があります。

1 つのモデルの仕様を 6 ～ 10 弦ファミリーのすべての製品に適用しないでください。電圧と電流の定格、通信機能、配線配置、および認定はバージョンによって異なる場合があります。

6-10 String RSD と他のシャットダウン ソリューションの比較

太陽光発電プロジェクトが異なれば、異なるシャットダウン アーキテクチャが必要になります。一部のレイアウトにはマルチストリングデバイスが適している場合もありますが、モジュールレベルの機器または別の承認済みシステムの方がプロジェクトの要件をより適切に満たす場合もあります。

これらのソリューションは自動的に交換可能ではありません。たとえば、ストリングレベルの切断は、必ずしもモジュールレベルの電圧低下をもたらすわけではありません。必要な安全機能、機器のアーキテクチャ、および準拠する電気規則に従って、適切なソリューションを選択する必要があります。

太陽光発電プロジェクトに適切な RSD デバイスを選択する方法

1.実際の文字列数を計算する

PV のレイアウトと制御する必要がある回路の数から始めます。提案されたデバイスが意図した数のストリングに対応できるかどうか、および配線配置がメーカーの承認された図に従っているかどうかを確認します。

2. 最大システム電圧を確認する

モジュール温度が低下すると、PV 開放電圧が上昇します。モジュールメーカーの温度係数と現場で予想される最低設計温度を使用して、最大ストリング電圧を計算します。結果を機器の定格および適用可能な設計制限と比較します。

3. 現在の保護調整を確認する

モジュールの電流特性、並列ストリングの配置、保護装置、導体定格、および RSD メーカーの制限を確認します。記載されたストリング電流が、考えられるすべての最大電流または短絡定格と同等であると想定しないでください。

4. シャットダウン方法の確認

プロジェクトに手動の緊急スイッチ、定義された AC 損失応答、オプションの温度トリガー機能、リモート制御、または別の指定された方法が必要かどうかを判断します。メーカーおよびシステム設計者に完全なシーケンスを確認してください。

5. 通信要件を確認する

WiFi が必要な場合は、デバイスに WiFi モジュールが含まれているかどうか、必要なネットワーク条件、および実際にリモートで実行できる機能を確認してください。 RS485 を使用する場合は、サポートされているプロトコル、配線、対象のコントローラーとの互換性を確認してください。ワイヤレス接続は、必要な緊急シャットダウン制御の代替として扱われるべきではありません。

6. 設置条件の見直し

周囲温度、直射日光、水濡れ、ほこり、取り付け面、ケーブルの配線、メンテナンスのためのアクセスを評価します。エンクロージャの定格は、製品が適切なグランド、コネクタ、シール、カバーとともに取り付けられている場合にのみ意味を持ちます。

設置計画と安全性に関する考慮事項

急速シャットダウン装置は、潜在的に危険な DC 回路を処理します。設置、試運転、およびテストは、メーカーの指示およびプロジェクトの場所に適用される電気規則に従って、資格のある担当者が実行する必要があります。

デバイスの設置場所を計画する

メーカーが指定した取り付け位置とシステム図に従ってください。設計で PV アレイの近くに設置する必要がある場合は、アクセス、ケーブルの長さ、天候への曝露、インバーターまたは関連機器へのルートを考慮してください。緊急制御の場所を明確に識別し、必要に応じてアクセスできるようにしてください。

配線図を確認する

作業を開始する前に、DC 極性、ストリングの割り当て、導体サイズ、コネクタの互換性、接地またはボンディングの要件、AC 電源の接続、および制御配線を確認してください。極性が間違っていたり、コネクタに互換性がない場合、機器が損傷し、安全上のリスクが生じる可能性があります。

シャットダウン制御を調整する

制御方法がプロジェクトの設計と一致していることを確認してください。どのイベントがシャットダウンを開始し、どのような電気的状態が生じるかを特定します。複数のデバイスまたは制御コンポーネントが関係する場合は、それらがどのように相互作用するか、および信号または電源が失われた場合に何が起こるかを文書化します。

引き渡し前の手数料

承認された試運転手順を使用して、デバイスの動作、回路の識別、意図したシャットダウン応答、および通信機能を検証します。結果を記録し、システム図面を更新します。ライブテスト手順を即興で行ったり、テストを完了するために保護機能をバイパスしたりしないでください。

安定稼働のための点検・試験・保守

適切に選択されたシャットダウン デバイスであっても、適切なメンテナンス計画が必要です。検査間隔は、メーカーの推奨事項、環境条件、地域の要件、設置のリスク プロファイルを反映する必要があります。

• 目視検査:エンクロージャに亀裂、衝撃による損傷、腐食、水の浸入、または過熱の兆候がないか確認してください。
• ケーブルとコネクタのチェック:ケーブルの緩み、損傷、または不適切なサポートを探し、承認された手順に従ってコネクタの状態を確認します。
• ラベルのレビュー:シャットダウン制御、デバイスの識別、影響を受ける回路が明確にラベル付けされていることを確認してください。
• 機能テスト:メーカーが承認した手順および適用される安全規則に従って、シャットダウン機能をテストします。
• 通信チェック:WiFi または RS485 が提供されている場合は、ネットワーク接続が安全機能の動作を証明すると仮定せずに、サポートされている通信および制御機能を検証してください。
• ドキュメント:検査、テスト結果、修理、交換部品、太陽光発電システムのレイアウトの変更を記録します。

異常な状態が見つかった場合は、承認された隔離および保守手順に従ってください。メーカーが作業を明示的に許可し、資格のある担当者が作業を行う場合を除き、通電中の機器を開けたり、内部の修理を行ったりしないでください。

太陽光発電設置業者および販売業者のための実践的な調達チェックリスト

WiFi 6 ～ 10 ストリング RSD 高速シャットダウン デバイスの見積もりをリクエストする前に、プロジェクトの電気要件と商用要件を準備してください。明確な情報は、サプライヤーが適切な構成を特定するのに役立ち、技術的な説明を繰り返すことによって生じる遅延を軽減します。

価格だけに頼るのではなく、技術的な適合性、文書の品質、コミュニケーション、納期の信頼性、アフターサポートの点でサプライヤーを比較してください。製品が規制市場向けである場合は、正確なモデルと構成がプロジェクトの管轄区域の要件を満たしていることを確認してください。

浙江養老新能源有限公司は、太陽光発電アプリケーション向けの迅速なシャットダウン ソリューションを提供します。購入者は、仕様を最終決定する前に、同社の製品情報を確認し、必要な弦数、電気定格、エンクロージャ保護、制御方法、利用可能なオプションについて話し合うことができます。
