UL 1077 DC MCBとは何ですか?規格、テスト、およびアプリケーション
UL1077は、電気機器に使用される補助プロテクターの製品安全規格です。この規格は、補助的な保護を提供するために電気機器内に設置される保護装置に適用されます。 DC 小型サーキットブレーカーを電気機器に統合する必要があるメーカーにとって、UL 1077 は注意が必要な製品規格です。
この記事では、UL 1077 の範囲、UL 1077 DC MCB と他の規格に基づく回路ブレーカーの違い、および製品を選択する際に購入者が確認する必要がある主なパラメータを紹介します。
ULとは1077認証?
UL1077は、UL Solutions によって発行された、電気機器に使用される補助プロテクターの安全規格です。
この規格は、電気機器に追加の過電流保護を提供する補助プロテクターに適用されます。これらの製品は通常、分岐回路を構築するための主要な保護装置として機能するのではなく、電気機器の内部に設置されます。
UL1077規格は主に、構造、性能、テストの観点から補助プロテクターの要件を指定しています。
何をするのかUL1077テスト？
1. 校正テスト
校正テストでは、サーキットブレーカーが指定されたトリップ特性に従って動作するかどうかをチェックします。
製品に規定の電流を流し、規定時間内にトリップするかどうかを確認する試験です。
2. 過負荷試験
過負荷テストでは、繰り返される過負荷条件下での回路ブレーカーの応答をチェックします。
DC アプリケーションの場合、過負荷テスト条件は製品タイプと特定のアプリケーション要件によって異なります。一部の DC モーター始動アプリケーションでは、より高いテスト電流を使用する場合があります。
過負荷テストには、指定された条件下での 50 回の動作サイクルが含まれます。
3. 耐久試験
耐久性テストでは、繰り返し動作した後のミニサーキットブレーカーの性能を評価します。
該当する製品の UL 1077 要件には、定格電流および定格電圧での 6,000 回の動作が含まれます。
このテストでは、指定された回数の電気的および機械的操作を完了した後、製品が引き続き適切に機能するかどうかを確認します。
4. 短絡試験
短絡テストでは、指定された短絡条件下での DC MCB の性能を評価します。
このテストでは、許容できない安全上のリスクを回避しながら、製品が指定された故障電流を遮断できるかどうかを確認します。
UL1077には、さまざまな短絡試験条件とカテゴリが含まれています。したがって、特定のテスト条件は製品の定格と分類によって異なります。
5. 温度上昇試験
温度上昇テストでは、指定された動作条件下での小型サーキットブレーカーの温度上昇を評価します。
この試験では、関連する通電部品や端子の温度変化を確認します。
6. 耐電圧試験
耐電圧試験は、サーキットブレーカーの絶縁システムを評価します。
このテストでは、関連する電気部品間に指定された電圧を印加します。製品は、テスト中に該当する絶縁要件を満たさなければなりません。

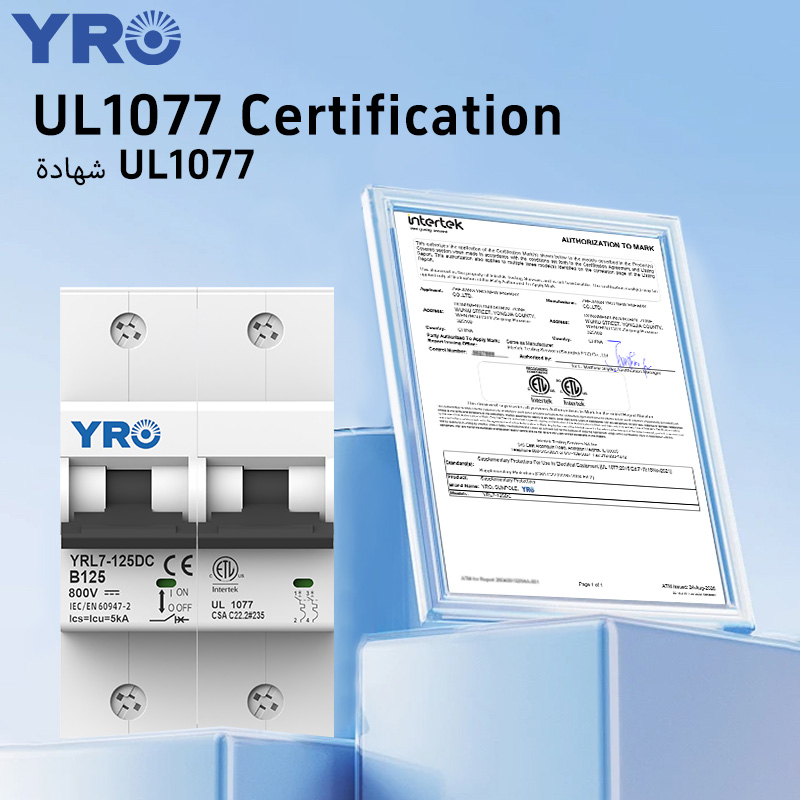

YRO DC小型サーキットブレーカーがUL 1077認証を取得
YRO の YRL7-125DC シリーズ サーキット ブレーカは、該当する UL 1077 要件に従って評価されています。 UL 1077 には、校正、温度上昇、過負荷、耐久性、絶縁耐圧、および短絡性能に関するテスト要件が含まれています。
さまざまなテストにより、さまざまな条件下での製品の性能が評価されます。たとえば、校正テストではトリップ特性をチェックし、温度上昇テストでは指定された動作条件下での温度変化を評価し、過負荷テストでは指定された過負荷条件下での応答を評価し、短絡テストでは指定された故障条件下での遮断性能を評価します。
購入者にとっては、認証情報を利用して、製品が機器設計の認証要件を満たしているかどうかを確認できます。
UL1077認証を取得したサーキットブレーカーのアプリケーションシナリオ
コントロールパネル
制御盤には、制御回路、電源回路、その他の補助回路が含まれています。機器メーカーは、電気機器内の内部回路の補助的な過電流保護のために、UL 1077 要件を満たす DC MCB を選択できます。
自動化装置
オートメーション機器には、回路保護を必要とする複数の電気および電子コンポーネントが含まれています。
機器メーカーは、次のパラメータに基づいて MCB ブレーカーを選択できます。
・定格電圧
・定格電流
・極数
・トリップ特性
選択した保護装置は、機器の電気要件と一致する必要があります。
新エネルギー設備
新エネルギー機器には、回路保護が必要な電気システムが含まれています。
電力変換装置などの製品のメーカーは、装置の設計に基づいて追加の保護ソリューションが適切かどうかを評価できます。最終的な選択は、機器の特定の構造と対応する保護要件によって異なります。
結論
UL1077認証は、主に電気機器内の補助保護用途に使用されます。
UL1077規格は、動作特性、温度上昇性能、過負荷性能、耐久性能、絶縁性能、短絡性能など、複数の側面から補助プロテクターの性能を評価します。
電気回路ブレーカーを購入する場合、購入者は機器の用途、定格電圧、定格電流、極数、トリップ特性、および該当する認証要件を考慮する必要があります。
UL1077認証の適用範囲を理解すると、機器メーカーや購入者が電気設計要件に基づいて適切な回路保護製品を選択するのに役立ちます。
